高速裁切机的限位卡环怎么拆卸？
高速裁切机长期高速往复裁切作业，导轨、丝杆、刀杆等轴件上都会装配限位卡环，日常换刀、导轨检修、滑块更换时都需要拆卸该配件。很多维修人员不清楚限位卡环结构、拆卸专用工具以及卡死处理方式，极易出现卡簧断裂、轴体刮伤、零件弹飞伤人等问题。
得马完整拆解限位卡环基础介绍、使用功能、规范拆卸流程与维修禁忌，方便设备操作人员对照实操。

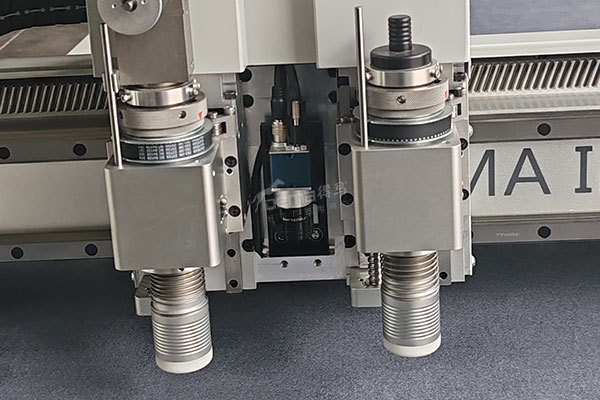

得马高速裁切机F11-1625
高速裁切机的限位卡环是什么？
限位卡环也常叫卡簧、轴用挡圈、止动环，是裁切机X/Y/Z轴光轴、丝杆、刀杆、气缸导向轴上的弹性金属配件。
1、外观：C形开口弹簧钢环，外侧两端带2个小圆孔，依靠自身弹性卡紧；
2、安装位置：卡在轴体预先加工好的环形凹槽内，属于轴用外卡环；
3、常见安装点位：机头Z轴刀杆、横梁左右导轨轴、推料丝杆两端、气缸活塞杆限位处。

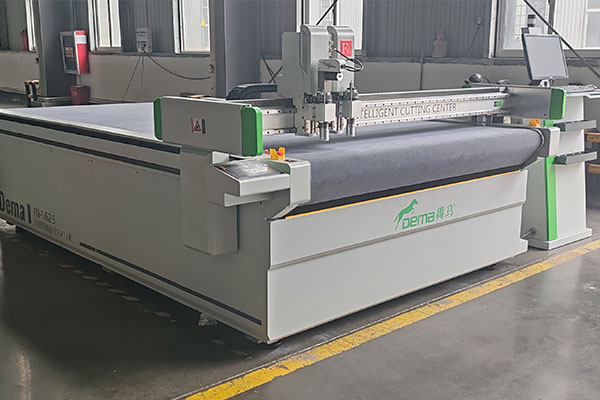

得马高速裁切机F11-1625
裁切机的限位卡环的用途有哪些？
1、安全超程限位：挡住滑块、轴承、刀架、推纸器，防止设备运行时部件冲出轨道、撞机架、机头脱落，避免撞机损坏丝杆、导轨、电机。
2、轴向定位防窜动：固定轴承、导向座、滑动件的前后位置，设备高速裁切震动时，杜绝零件左右/上下移位，保证裁切尺寸稳定、不走位。
3、行程调节基准：更换刀具、调整裁切行程、检修导轨滑块时，取下卡环即可滑动部件，调节完成装回快速锁死定位，比锁紧螺母拆装效率更高。
4、简易防护挡块：限制滑块最大移动距离，配合光电限位双重防护，降低光电失效后的设备损毁风险。
高速裁切机的限位卡环怎么拆卸？
1、标准工具拆卸（推荐，不伤轴与卡环）
所需工具：外卡簧钳（轴用卡簧钳）
（1）断电停机，清理卡环槽内粉尘、油污，避免卡环卡死；
（2）将卡簧钳两个尖头对准卡环外侧的两个小孔，完全插入；
（3）缓慢握紧钳柄，向外撑开卡环，使卡环内径大于轴径，脱离轴上凹槽；
（4）一手持钳撑开卡环，另一手轻轻向外滑动，直接从轴端取出；
（5）注意操作时遮挡布料，防止卡环弹性回弹弹飞伤人。
2、无专用卡簧钳应急拆卸（仅临时使用）
（1）准备两把小号一字扁螺丝刀；
（2）两把螺丝刀尖端分别插入卡环两个小孔；
（3）同步向外撬动撑开卡环，脱离卡槽后缓慢取下；
（4）禁止单把螺丝刀硬撬，极易掰断卡簧、刮伤轴槽。
裁切机的限位卡环锈蚀卡死怎么处理？
1、往卡环与轴槽缝隙喷除锈渗透剂，静置10-15分钟；
2、轻敲卡环震松锈迹，再用卡簧钳撑开拆卸；
3、若卡环变形、断裂，直接更换新卡环，变形件禁止重复装配。

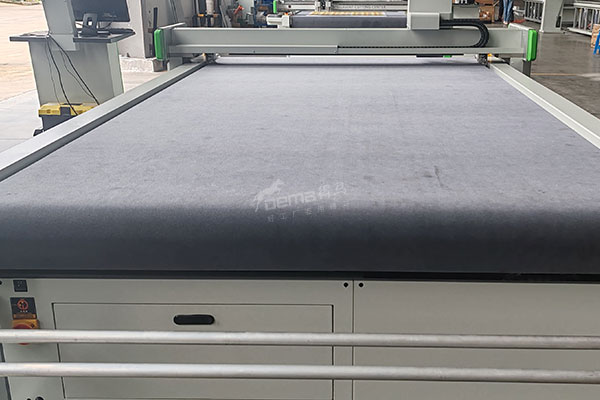

得马高速裁切机F11-1625滚动台面
裁切机的限位卡环拆卸注意事项？
1、严禁尖嘴钳、老虎钳直接夹卡环本体，会压变形失去弹性；
2、撑开力度匀速，不要猛发力，防止卡簧断裂飞溅；
3、拆卸后检查轴凹槽有无毛刺，毛刺打磨干净再装回。
以上就是得马关于高速裁切机限位卡环的基础介绍、使用作用以及全套拆卸维修操作方法。限位卡环属于精密弹性配件，拆装时尽量使用专用外卡簧钳，避免暴力撬动造成配件报废、轴体凹槽损伤；若卡环出现变形、锈蚀断裂，务必及时更换同规格新品，保障裁切机轴系定位精准，防止运行超程撞机，延长导轨、丝杆、刀杆使用寿命，稳定设备裁切精度。
